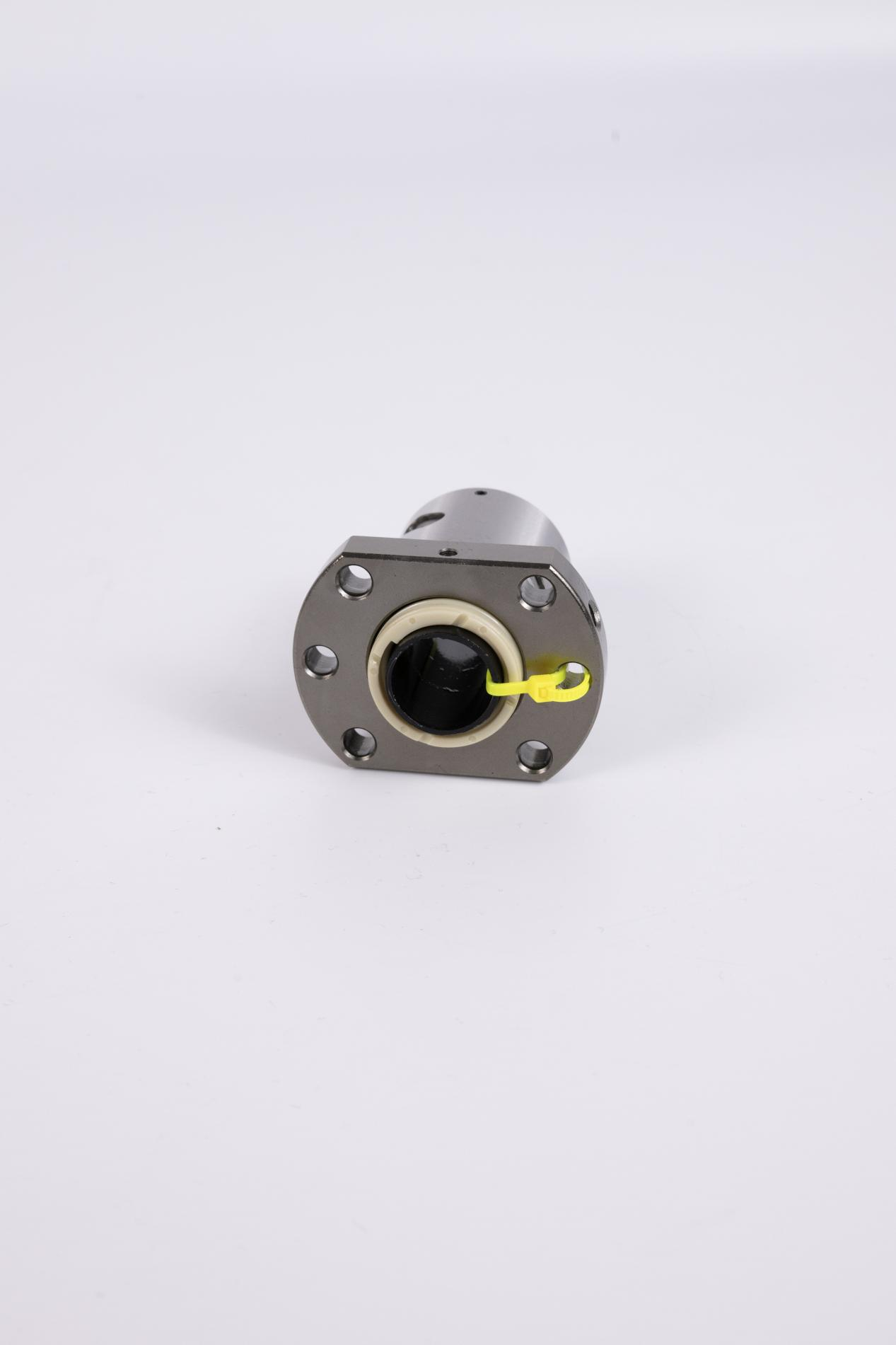

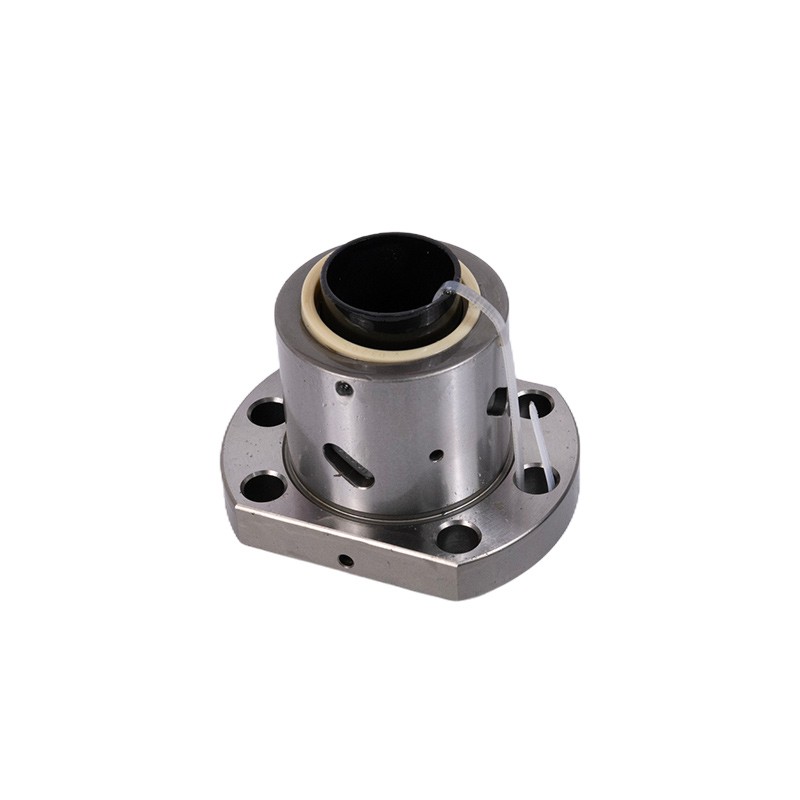

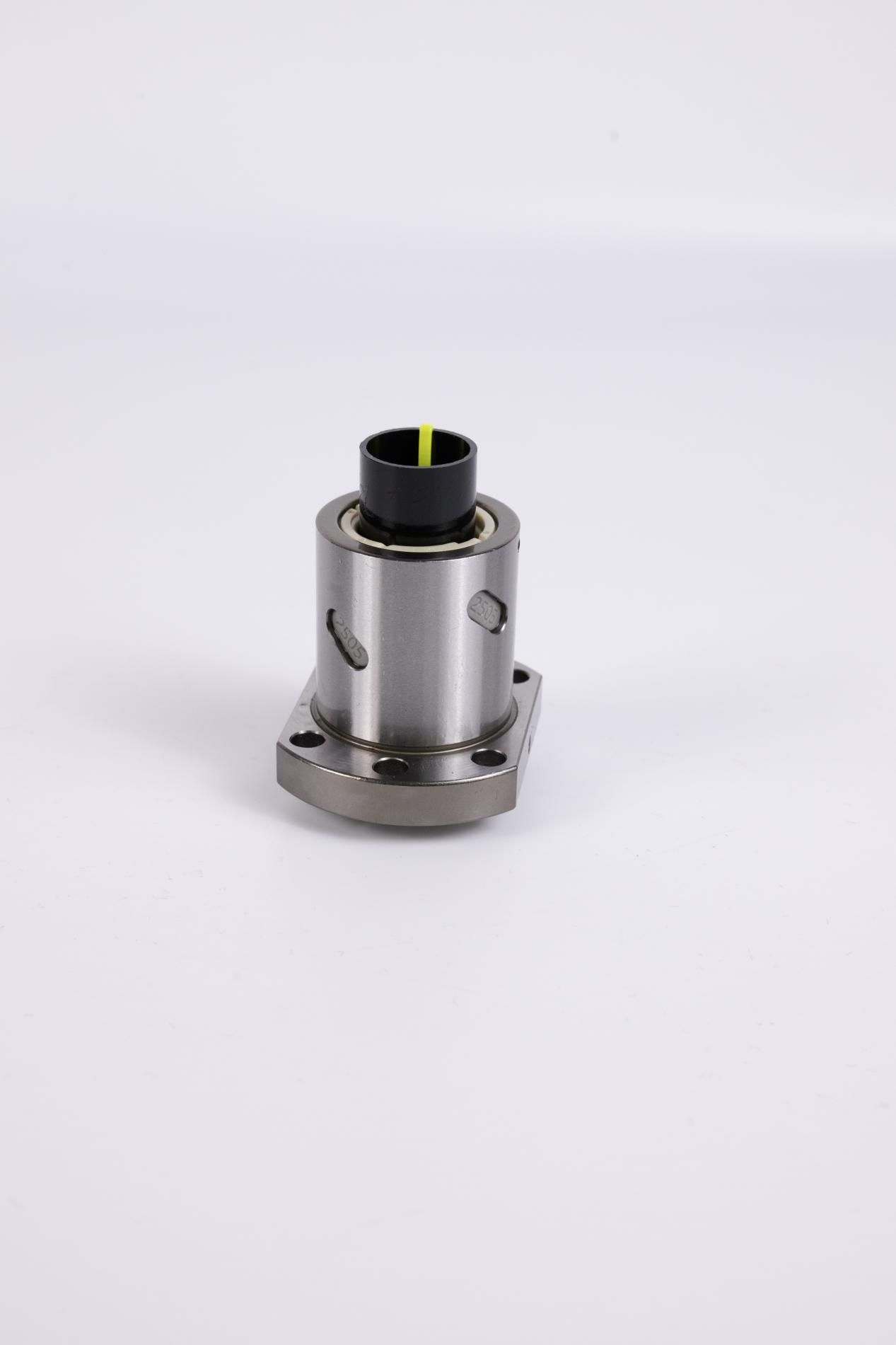

बॉल स्क्रू घूमने वाला नट



बॉल स्क्रू घूमने वाला नट, एक समग्र कार्यात्मक घटक के रूप में, बॉल स्क्रू की रैखिक गति विशेषताओं को घूर्णी गति फ़ंक्शन के साथ सरलता से एकीकृत करता है। इसके मुख्य लाभ इस प्रकार हैं: यह न केवल विद्युत पारेषण आवश्यकताओं को पूरा करने के लिए अक्षीय भार को कुशलतापूर्वक संचारित कर सकता है, बल्कि नट को पेंच अक्ष के चारों ओर स्वतंत्र रूप से घूमने की अनुमति भी देता है, जिससे यांत्रिक संरचना में अधिक लचीला गति युग्मन संबंध बनता है। यह डिज़ाइन इस सीमा को तोड़ता है कि पारंपरिक बॉल स्क्रू केवल एकल रैखिक गति प्राप्त कर सकते हैं, जो सटीक यांत्रिक ट्रांसमिशन सिस्टम के लिए असर क्षमता और घूर्णी स्वतंत्रता दोनों के साथ एक अभिनव समाधान प्रदान करता है, विशेष रूप से स्वचालित उपकरण और समग्र गति नियंत्रण की आवश्यकता वाले सटीक उपकरणों के परिदृश्यों के लिए उपयुक्त है।



बॉल स्क्रू नट जोड़ी एक स्क्रू, एक नट, एक बॉल और एक रिटर्न गाइड डिवाइस (बीड रिटर्न डिवाइस) से बनी होती है। पेंच और नट को चाप के आकार के सर्पिल खांचे के साथ मशीनीकृत किया जाता है, जो सर्पिल रेसवे बनाने के लिए एक साथ फिट होते हैं, और रेसवे गेंदों से भर जाता है।



नमूना	स्क्रू रॉड का बाहरी व्यास	नेतृत्व करना	मनका व्यास	अखरोट का बाहरी व्यास	निकला हुआ मोटा किनारा
डीएफयू1605-4	16	5	3.175	28	10
डीएफयू2005-3	20	5	3.175	36	10
डीएफयू2005-4	20	5	3.175	36	10
डीएफयू2505-3	25	5	3.175	40	10
डीएफयू2505-4	25	5	3.175	40	10
DFU3205-4	32	5	3.175	50	12
DFU3210-4	32	10	6.35	50	14
डीएफयू4005-4	40	5	3.175	63	14
DFU4010-4	40	10	6.35	63	14
DFU5010-4	50	10	6.35	75	16
DFU8010-4	80	10	6.35	105	20
DFU8020-4	80	20	9.525	125	25





1.बॉल स्क्रू रोटेटिंग नट की उत्पाद विशेषताएं



• ट्रांसमिशन दक्षता और ऊर्जा खपत अनुकूलन

उच्च-दक्षता ट्रांसमिशन प्रदर्शन:ट्रांसमिशन दक्षता 90% से 96% की उत्कृष्ट सीमा तक पहुँचती है, जो पारंपरिक ट्रैपेज़ॉइडल स्क्रू से काफी आगे है। पारंपरिक स्क्रू में घर्षण हानि केवल 25% से 33% है, जो सिस्टम प्रतिक्रिया गति को बढ़ाते हुए ऊर्जा खपत को काफी कम करती है।



• द्विदिशात्मक संचरण और गति परिशुद्धता

शून्य-लैग द्विदिशीय संचरण:रोलिंग घर्षण तंत्र का लाभ उठाते हुए, यह हिस्टैरिसीस के बिना द्विदिश संचरण को सक्षम बनाता है। रेंगने के बिना गति सुचारू है, सटीक नियंत्रण आवश्यकताओं को पूरा करने के लिए माइक्रोमीटर स्तर की बारीक फीडिंग का समर्थन करता है।

नैनोमीटर-स्तर स्थिति निर्धारण क्षमता:रिवर्स बैकलैश को प्री-{0}टाइटनिंग क्लीयरेंस रिमूवल स्ट्रक्चर के माध्यम से समाप्त किया जाता है, जिससे 1μm (C5 ग्रेड मानक) से कम या उसके बराबर स्थिति की पुनरावृत्ति सटीकता प्राप्त होती है, जो सेमीकंडक्टर उपकरण जैसे उच्च-परिशुद्धता परिदृश्यों के लिए उपयुक्त है।

उच्च -कठोरता संरचनात्मक डिजाइन:एक चार{0}पंक्ति रेसवे लेआउट अक्षीय कठोरता को बढ़ाता है, जो 6910N से अधिक या उसके बराबर गतिशील प्रभाव भार को झेलने में सक्षम है और बेहतर एंटी-विरूपण प्रदर्शन प्रदर्शित करता है।



• दीर्घायु और रखरखाव लाभ

उन्नत पहनने का प्रतिरोध:बॉल स्क्रू रोटेटिंग नट का रोलिंग घर्षण मोड घिसाव को काफी हद तक कम कर देता है, सैद्धांतिक सेवा जीवन 10,000 घंटे से अधिक होता है -स्लाइडिंग स्क्रू से 10 गुना अधिक।

सीलिंग और स्नेहन डिजाइन:प्रदूषकों को प्रभावी ढंग से रोकने के लिए मानक IP54-ग्रेड रबर/पॉलीयुरेथेन सील से सुसज्जित। पूर्व -सेट तेल इंजेक्शन छेद विभिन्न स्नेहक (उदाहरण के लिए, लिथियम-आधारित ग्रीस) के साथ संगत हैं, जो लंबे रखरखाव चक्र और कम सफाई आवश्यकताओं को सुनिश्चित करते हैं।



• एकीकृत संरचनात्मक नवाचार

एकीकृत असर डिजाइन:बॉल स्क्रू रोटेटिंग नट और विशेष बीयरिंग का बाहरी सिलेंडर 45 डिग्री संपर्क कोण संयोजन को अपनाता है, जो स्वचालित रूप से असेंबली त्रुटियों की भरपाई करता है और इंस्टॉलेशन संगतता में सुधार करता है।

कॉम्पैक्ट स्थापना समाधान:बॉल स्क्रू रोटेटिंग नट और सपोर्ट बियरिंग्स का एकीकृत डिज़ाइन इंस्टॉलेशन के दौरान सपोर्ट बेस पर सीधे लॉकिंग की अनुमति देता है, जिससे जगह की बचत होती है और असेंबली सरल हो जाती है।

बहु-परिदृश्य संरचनात्मक अनुकूलनशीलता:विभिन्न परिसंचरण संरचनाओं का समर्थन करता है, जिसमें आंतरिक परिसंचरण (लघुकरण के लिए), बाहरी परिसंचरण (उच्च - तापमान वातावरण), और अंत {{1} कवर प्रकार (बड़ी लीड स्थितियां) शामिल हैं।



2. अनुप्रयोग चुनौतियाँ और सामग्री समाधान

• उपयोग की सीमाएँ और प्रतिउपाय:

स्वयं लॉकिंग का अभाव है, लोड स्लिपेज को रोकने के लिए लंबवत इंस्टॉलेशन के लिए अतिरिक्त ब्रेकिंग डिवाइस की आवश्यकता होती है।

सटीक रेसवे प्रसंस्करण और उच्च प्रदर्शन सामग्री (उदाहरण के लिए, निकल आधारित मिश्र धातु, सिरेमिक गेंद) के कारण उच्च विनिर्माण लागत।



• सामग्री चयन दिशानिर्देश:

उच्च तापमान वाले वातावरण के लिए इनकोनेल -718 निकल - आधारित मिश्र धातु।

संक्षारक परिदृश्यों के लिए 1Cr15Co14Mo5VN स्टेनलेस स्टील।

भारी-ड्यूटी, उच्च{{2}परिशुद्धता अनुप्रयोगों के लिए GCr15 बियरिंग स्टील।



3. बॉल स्क्रू रोटेटिंग नट के अनुप्रयोग



औद्योगिक रोबोट

• परिशुद्धता संयुक्त ड्राइव

रोबोट जोड़ों के लिए उपयोग किया जाता है, नट घूर्णन डिजाइन समग्र घूर्णी और रैखिक गति प्राप्त करने, अंतरिक्ष उपयोग और गतिशील प्रतिक्रिया सटीकता में सुधार करने के लिए यांत्रिक बांह को सीधे चलाने के लिए समर्थन बीयरिंग को एकीकृत करता है।

• अंत प्रभावक नियंत्रण

वेल्डिंग/असेंबली रोबोट के ग्रिपर तंत्र को चलाता है। उच्च संचरण दक्षता (90%-96%) मोटर लोड को कम करती है और निरंतर संचालन समय बढ़ाती है।

सेमीकंडक्टर और परिशुद्धता विनिर्माण

• वेफर ट्रांसमिशन सिस्टम

नैनोमीटर स्तर चरण स्थिति (C5 स्तर सटीकता) प्राप्त करने के लिए वेफर मैनिपुलेटर्स को चलाता है, लिथोग्राफी परिशुद्धता को प्रभावित करने से बैकस्लैश से बचाता है।

• ऑप्टिकल निरीक्षण प्लेटफार्म

मंच के बहु-अक्ष लिंकेज को नियंत्रित करता है। कम घर्षण विशेषताएँ (घर्षण गुणांक 0.003 से कम या उसके बराबर) सुचारू और घबराहट मुक्त स्कैनिंग प्रक्षेप पथ सुनिश्चित करती हैं।

• उच्च-स्पीड सीएनसी उपकरण

एटीसी टूल मैगज़ीन टूल चेंज मैकेनिज्म
बड़ा लीड डिज़ाइन (40-50 मिमी) टूल आर्म और रैखिक सम्मिलन/निष्कर्षण के एक साथ रोटेशन को सक्षम बनाता है, जिससे टूल परिवर्तन का समय 1.5 सेकंड के भीतर संपीड़ित हो जाता है।

• लेज़र कटिंग हेड ड्राइव

150,000 से अधिक डीएन मान के साथ उच्च गति घूर्णी फ़ीड का समर्थन करता है। प्रभाव प्रतिरोधी असर संरचना उच्च आवृत्ति कंपन भार के अनुकूल होती है।



अभी संपर्क करें





• आईएसओ 9001 प्रमाणन

डीएलवाई उत्पादन प्रणाली ने आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन प्राप्त किया है, जो डिजाइन, निर्माण से लेकर निरीक्षण तक की पूरी प्रक्रिया को कवर करता है, बॉल स्क्रू रोटेटिंग नट के प्रत्येक बैच के लिए प्रक्रिया की स्थिरता और ट्रेसबिलिटी को सख्ती से सुनिश्चित करता है।



• कच्चा माल नियंत्रण

बॉल स्क्रू रोटेटिंग नट 20CrMo सामग्री (कठोरता 60{2}}64 HRC) से बने होते हैं, जो अंतरराष्ट्रीय मानकों का अनुपालन करते हैं, जो उच्च-लोड वाली कामकाजी परिस्थितियों में उत्कृष्ट विरूपणरोधी क्षमता बनाए रख सकते हैं। सभी कच्चे माल को भंडारण से पहले रासायनिक संरचना और यांत्रिक गुणों पर दोबारा जांच से गुजरना आवश्यक है, जिससे अयोग्य सामग्रियों को स्रोत पर उत्पादन प्रक्रिया में प्रवेश करने से रोका जा सके।



• गुणवत्ता प्रमाणन प्रणाली

डीएलवाई उत्पादों ने आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन, सीई प्रमाणीकरण और आरओएचएस प्रमाणीकरण जैसे कई अंतरराष्ट्रीय आधिकारिक प्रमाणपत्र पारित किए हैं, जो पूरी तरह से प्रदर्शित करते हैं कि उत्पाद अंतरराष्ट्रीय सामान्य मानकों और उद्योग की गुणवत्ता आवश्यकताओं को पूरा करते हैं। आधिकारिक योग्यताएं उत्पाद की गुणवत्ता का समर्थन करती हैं और बाजार के भरोसे को प्रभावी ढंग से बढ़ाती हैं।

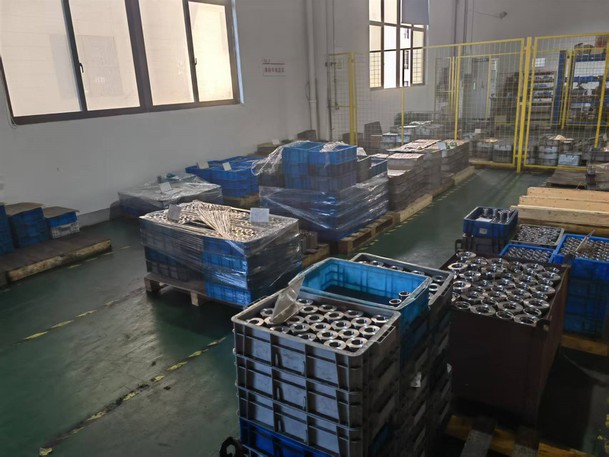

इन्वेंटरी और डिलिवरी

हमारा कारखाना उच्च वितरण दक्षता सुनिश्चित करते हुए इस उत्पाद की प्रचुर सूची रखता है। तैयारी और पैकेजिंग चक्र आमतौर पर 3 से 15 दिनों तक होता है। बड़े शिपमेंट के लिए, हम परिवहन के दौरान उत्पाद सुरक्षा की गारंटी के लिए पारंपरिक रूप से लकड़ी के मामलों का उपयोग करते हैं।



गुणवत्ता आश्वासन नीतियां और शर्तें

• मानक वारंटी अवधि:सामग्री दोषों और विनिर्माण प्रक्रिया संबंधी समस्याओं के लिए 12 महीने की वारंटी कवरेज प्रदान करता है।
• वारंटी का दायरा:इसमें स्क्रू फ्रैक्चर, नट जैमिंग और बॉल डिटेचमेंट जैसी गैर-{0}}मानवीय-प्रेरित क्षतियां शामिल हैं, जिनके लिए खरीद प्रमाणपत्र और निरीक्षण रिपोर्ट जमा करना आवश्यक है।
• अपवाद:ओवरलोड, अपर्याप्त स्नेहन, या अनुचित स्थापना के कारण होने वाली क्षति वारंटी में शामिल नहीं है।



तकनीकी सहायता और दोष प्रतिक्रिया

• स्थापना मार्गदर्शन

प्रीलोड एडजस्टमेंट, एंड सपोर्ट (बीके/बीएफ सीट) इंस्टॉलेशन और एंटी-इंटरफेरेंस प्रमुख बिंदुओं पर ध्यान केंद्रित करते हुए मुफ्त इंस्टॉलेशन मार्गदर्शन (कागजी दस्तावेजों या वीडियो प्रारूप में) प्रदान करता है। दूरस्थ वीडियो मार्गदर्शन उपलब्ध है, और उच्च गति अनुप्रयोग परिदृश्यों के लिए पी2/पी4 प्रीलोड ग्रेड समाधानों का मिलान किया जा सकता है।



दोष निदान

• सामान्य समस्या प्रतिक्रियाएँ:

असामान्य शोर: अधिकतर रिवर्सर घिसाव या अपर्याप्त स्नेहन के कारण; रिवर्सर को बदलने की अनुशंसा की जाती है।



• परिशुद्धता गिरावट:अक्षीय निकासी (C7 ग्रेड मानक 52μm/300mm से कम या उसके बराबर) का पता लगाने की आवश्यकता है। यदि बर्दाश्त से बाहर हो, तो ग्राइंडिंग मरम्मत के लिए फ़ैक्टरी रिटर्न के लिए आवेदन करें।

जांच समर्थन: समस्या निवारण में सहायता के लिए सटीक निरीक्षण रिपोर्ट तुलना सेवाएं प्रदान करता है।



मूल्य-वर्धित सेवाएँ और अनुकूलित समर्थन



अनुकूलित बिक्री उपरांत सेवा



• लंबाई अनुकूलन:स्क्रू लंबाई अनुकूलन का समर्थन करता है (100-6000मिमी)। गैर-मानक भागों को वारंटी अवधि के दौरान समान वारंटी का आनंद मिलता है, जिसके लिए डिज़ाइन चित्र प्रस्तुत करने की आवश्यकता होती है।
• स्नेहन समाधान:उच्च तापमान और उच्च गति परिदृश्यों के लिए, क्रॉलिंग को कम करने और परिचालन स्थिरता को अनुकूलित करने के लिए अनुकूलित ठोस स्नेहन फिल्म सेवाएं उपलब्ध हैं।

विस्तारित वारंटी और दीर्घावधि सहयोग

उचित शुल्क के साथ वारंटी विस्तार का समर्थन करता है। हम पारस्परिक लाभ प्राप्त करने के लिए दीर्घकालिक और स्थिर सहयोग स्थापित करने के लिए तत्पर हैं।

अभी संपर्क करें



रखरखाव

• जंगरोधी उपचार और स्नेहन:

हमारी कंपनी के बॉल स्क्रू रोटेटिंग नट को डिलीवरी से पहले जंगरोधी कोटिंग से उपचारित किया जाता है। उपयोग करने से पहले, कृपया जंग रोधी तेल को अच्छी तरह से साफ करें और तुरंत चिकनाई वाला तेल लगाएं। यदि स्नेहक लगाने में विफलता के कारण जंग लग जाती है, तो हम मुफ्त वारंटी सेवाएँ प्रदान नहीं करेंगे।



दीर्घावधि भंडारण:

यदि खरीद के बाद एक महीने के भीतर उत्पाद का उपयोग नहीं किया जाता है, तो नियमित जंग रोधी उपचार की आवश्यकता होती है। जंग रोधी उपचार की आवृत्ति को विभिन्न क्षेत्रों में तापमान के अंतर के अनुसार समायोजित किया जाना चाहिए।

• नियमित निरीक्षण और सफाई:

नट्स की स्थिति का मासिक निरीक्षण करें।

यदि धूल या धातु के कणों से दूषित हो, तो पहले मिट्टी के तेल से साफ करें और फिर चिकनाई लगाएं।

• स्नेहक रखरखाव:

बॉल स्क्रू घूमने वाले नट को हर समय चिकनाईयुक्त रखना चाहिए। स्नेहन की कमी के कारण जंग या क्षति के लिए मुफ्त वारंटी प्रदान नहीं की जाएगी।



उपयोग

• अनाधिकृत तोड़-फोड़ का निषेध:

बॉल स्क्रू रोटेटिंग नट की असेंबली के लिए सख्त तकनीकी आवश्यकताओं के कारण, पूरे बॉल स्क्रू सेट को नुकसान पहुंचाने और उपकरण विफलता से बचने के लिए प्राधिकरण के बिना नट को अलग न करें।

• लंबवत स्थापना सावधानियां:

बॉल स्क्रू को लंबवत स्थापित करते समय, नट को फिसलने से रोकने पर विशेष ध्यान दें। आकस्मिक फिसलन की स्थिति में, सहायता के लिए तुरंत हमारी अधिकृत कंपनी से संपर्क करें।

• पर्यावरणीय आवश्यकताएँ और सुरक्षा:

उत्पाद का उपयोग स्वच्छ वातावरण में करें और धूल और धातु के कणों को अंदर जाने से रोकने के लिए बाहर एक सुरक्षात्मक आवरण स्थापित करें, जो उत्पाद की सटीकता और सेवा जीवन को प्रभावित कर सकता है।

• तापमान सीमा:

उत्पाद का उपयोग 80 डिग्री से अधिक तापमान वाले वातावरण में न करें (गर्मी प्रतिरोधी विशिष्टताओं को छोड़कर), क्योंकि यह सील को नुकसान पहुंचा सकता है और सेवा जीवन को छोटा कर सकता है।
